خودکار افقی سلنڈر بے ترکیبی اور اسمبلی مشین





• بنیادی شکل: سامان کا مرکزی حصہ عام طور پر افقی طور پر رکھا جاتا ہے۔ سلنڈر بیرل، پسٹن راڈ، گائیڈ آستین، اور ہائیڈرولک سلنڈر کے دیگر بڑے اجزاء سلنڈر کی اصل کام کرنے والی حالت کے مطابق افقی طور پر جمع کیے جاتے ہیں۔
• بنیادی فنکشن: ایک درست مکینیکل ڈھانچے، نیومیٹک، ہائیڈرولک، یا سروو الیکٹرک سلنڈر ڈرائیو کے ذریعے، سینسرز اور PLC (پروگرامیبل لاجک کنٹرولر) سسٹم کے ساتھ مل کر، یہ خود بخود کاموں کا ایک سلسلہ مکمل کرتا ہے جیسے کہ اجزاء کی پوزیشننگ، دبانا، سخت کرنا، اور معائنہ۔
• ڈیزائن کا مقصد: ہائی لیبر کی شدت، کم کارکردگی، ناقص مستقل مزاجی (مثلاً تنصیب کے دوران مہروں کو آسان نقصان، ناہموار سخت ٹارک) اور مینوئل اسمبلی سے وابستہ حفاظتی خطرات (ہیوی-ڈیوٹی ہائیڈرولک سلنڈر ہینڈلنگ) جیسے مسائل کو حل کرنا۔





سلنڈر کا بیرونی قطر	زیادہ سے زیادہ 380 ملی میٹر
اسٹروک (سب سے چھوٹا سلنڈر بند حالت کا سائز)	550 ملی میٹر
سب سے لمبا سلنڈر قریب ریاست کی لمبائی	2500 ملی میٹر
سب سے لمبا سلنڈر ریاست کا سائز بڑھا ہوا ہے۔	5000 ملی میٹر
بولٹ ٹارک کے تقاضے بولٹ-قسم کے سلنڈروں کے لیے	3700 Nm، جو سیٹ کیا جا سکتا ہے۔
طاقت	AC380V±10%، 50Hz
ہوا کا دباؤ	0.5~0.7MPa؛





ایک عام افقی ہائیڈرولک سلنڈر بے ترکیبی اور اسمبلی مشین میں عام طور پر درج ذیل سسٹمز شامل ہوتے ہیں:

• فریم اور بستر:

ایک مضبوط سٹیل کا ڈھانچہ جو پوری مشین کے لیے ایک مستحکم، سطحی حوالہ فراہم کرتا ہے۔





• سلنڈر اور پسٹن راڈ کی پوزیشننگ اور کلیمپنگ میکانزم:

سلنڈر یا پسٹن راڈ کو درست طریقے سے ٹھیک کرنے کے لیے استعمال کیا جاتا ہے، پسٹن راڈ اور سلنڈر کو ایک محوری پوزیشن میں رکھتے ہوئے۔ اس میں عام طور پر V-بلاکس یا حسب ضرورت کلیمپ شامل ہوتے ہیں، اور کلیمپنگ کا طریقہ کار ہائیڈرولک سلنڈر سے چلتا ہے۔ متبادل طور پر، پسٹن راڈ کلیمپنگ میکانزم بھی ہائیڈرولک سلنڈر کے ذریعے گائیڈ ریل کے ساتھ چلنے کے لیے چلایا جاتا ہے، پسٹن راڈ کو سلنڈر کی اندرونی پوزیشن پر لے جاتا ہے۔

• سخت کرنے کا طریقہ کار:

سروو-سے چلنے والی رنچ کا استعمال اینڈ کیپ بولٹس، آئل پورٹ کنیکٹرز وغیرہ کو درست ٹارک کنٹرول کے ساتھ سخت کرنے کے لیے کیا جاتا ہے۔





• پریس-فٹنگ میکانزم

یہ پسٹن راڈ کو آگے بڑھانے کے لیے ہائیڈرولک موٹر کا استعمال کرتا ہے۔ مقررہ اقدار کی بنیاد پر، ہائیڈرولک موٹر پسٹن راڈ کو اسمبلی کو مکمل کرنے کے لیے پہلے سے طے شدہ پوزیشن پر لے جاتی ہے۔

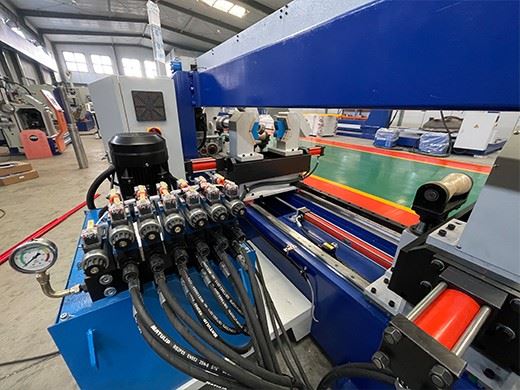

ہائیڈرولک سلنڈر اسمبلی مشین







سوال 1: یہ کیسے معلوم ہوتا ہے کہ آیا دھاگے کراس تھریڈڈ ہیں؟ کیا کراس تھریڈنگ کو روکنے کا کوئی طریقہ ہے؟

جواب:اگر غلط ترتیب ہوتی ہے تو ٹارک بڑھ جائے گا۔ اگر گردشوں کی تعداد ناکافی ہے تو، مشین کو پتہ چل جائے گا کہ سیٹ ٹارک سے زیادہ ہو گیا ہے، پھر مشین رک جائے گی، اور الارم دے گی۔ مشین ٹارک اور لیپس دونوں کا پتہ لگاتی ہے۔



سوال 2: میرا خیال ہے کہ ہمیں غدود کو سخت کرنے کے لیے گردش کی رفتار کو کنٹرول کرنے کی ضرورت ہے شروع میں آہستہ چل کر اور پھر رفتار بڑھا کر اور پھر آخری ٹارک کے لیے دوبارہ سست کر کے۔ کیا یہ ممکن ہے؟

جواب:ہمارے پاس پروگرام میں ایک بلٹ ان ایکسلریشن فیچر ہے، لیکن گاہک اسے ایڈجسٹ نہیں کر سکتے۔ حقیقت میں، یہ ایک سست رفتار سے تیز ہوتا ہے۔ آخری چند لیپس میں کم رفتار کے حوالے سے، پروگرام کے ذریعے کم رفتار کو ٹھیک کیا جاتا ہے، ورک پیس کی تکمیل کے دوران مسلسل ٹارک کو یقینی بنانے کے لیے، ہم صارفین کو اس کم رفتار کو سیٹ کرنے کی اجازت نہیں دیتے ہیں۔ مختلف رفتار کے نتیجے میں مختلف ٹارک کے نقصانات ہوتے ہیں۔ لیکن یہ طے کر سکتے ہیں کہ کتنے آخری لیپس کم رفتار سے انجام دیتے ہیں۔



سوال 3: اگر پروگرام میں تبدیلی کی ضرورت ہو تو کیا آپ اس کام کو کرنے کے لیے ریموٹ ان کر سکتے ہیں؟

جواب:ہاں، HMI میں وائی فائی فنکشن ہے، ہم اپنے سسٹم سے PLC کو دور کر سکتے ہیں۔





1. عام طور پر ہم پیکیجنگ کے لیے فیومیگیشن پلائیووڈ کیس استعمال کریں گے۔ کچھ بڑی مشینوں کے لیے، ہم سٹیل پیلیٹ اور پلاسٹک فلم کور استعمال کر سکتے ہیں۔ فیکٹری چھوڑنے سے پہلے تمام مشینیں اینٹی رسٹ پینٹ یا آئل سے پینٹ کی جاتی ہیں۔
2. پیکج گاہکوں کی ضرورت کے طور پر ہو سکتا ہے
