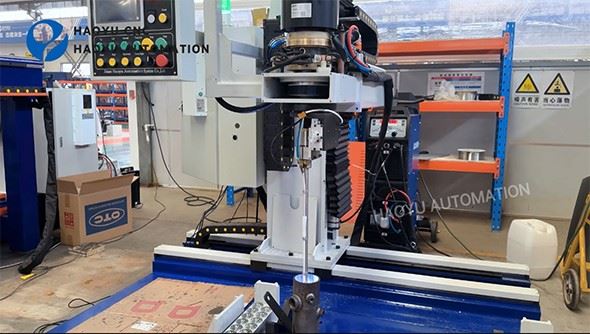

عمودی اندرونی خودکار گرم تار TIG اوورلے ویلڈنگ مشین







1. پھٹے ہوئے یا خراب شدہ اندرونی بوروں کی مرمت کریں (جیسے ہائیڈرولک سلنڈر، جہاز کے سٹرن شافٹ بورز، اور بڑے بیئرنگ ہاؤسنگ)۔
2. خاص خصوصیات (جیسے پہننے کے خلاف مزاحمت، سنکنرن مزاحمت، اور اعلی-درجہ حرارت کی مزاحمت) کے ساتھ کھوٹ کے مواد کی ایک تہہ کو چڑھا کر اندرونی بوروں کی سطح کو فعال طور پر مضبوط کریں۔
3. اندرونی بور اوورلے ویلڈنگ کی بڑے پیمانے پر پیداوار اور معیاری پیداوار حاصل کرنا، مستحکم معیار کو یقینی بنانا اور انتہائی ہنر مند ویلڈرز پر انحصار کو کم کرنا۔







1. ورک پیس کلیمپنگ: ورک پیس کو محفوظ کریں تاکہ ویلڈنگ کی جائے (مثلاً، سلنڈر) افقی یا عمودی طور پر سپنڈل کلیمپ پر۔



2۔پیرامیٹر کی ترتیب: ورک پیس کے مواد، سوراخ کے قطر، ویلڈنگ کے مواد اور موٹائی کی ضروریات کی بنیاد پر، ٹچ اسکرین پر درج ذیل سیٹ کریں:

سپنڈل سپیڈ این (rpm)

ویلڈنگ ٹارچ سفر کی رفتار v (ملی میٹر/منٹ)

ویلڈنگ کرنٹ، وولٹیج، وائر فیڈ کی رفتار

ویلڈ پرتوں کی تعداد، اوورلیپ کی رقم



3. ویلڈنگ ٹارچ کی پوزیشننگ: دستی طور پر یا خود بخود ویلڈنگ ٹارچ کو سوراخ میں نقطہ آغاز تک داخل کریں اور تار کی توسیع کی لمبائی اور زاویہ کو ایڈجسٹ کریں (عام طور پر آگے جھکاؤ کا زاویہ)۔



4. خودکار ویلڈنگ:

سٹارٹ اپ کے بعد، ورک پیس ایک مستقل رفتار سے گھومتا ہے، جبکہ ویلڈنگ ٹارچ ایک مستقل رفتار سے محوری طور پر حرکت کرتی ہے۔

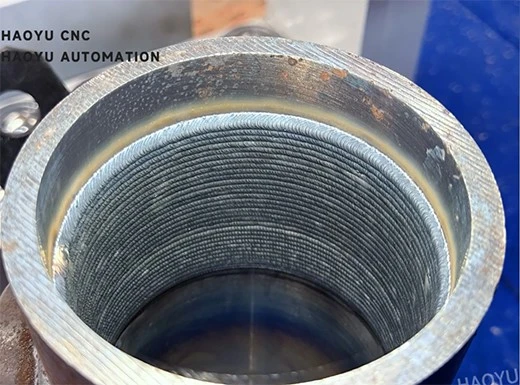

ان دونوں حرکات کی مشترکہ حرکت اندرونی دیوار پر ایک مسلسل سرپل ویلڈ مالا بناتی ہے۔

گھومنے والی رفتار اور سفر کی رفتار کے تناسب کو کنٹرول کرنے سے، ویلڈ بیڈ کی پچ اور اوورلیپ کو درست طریقے سے کنٹرول کیا جا سکتا ہے، جو ایک ہموار اور یکساں ویلڈ بیڈ کو یقینی بناتا ہے۔

ایک یا زیادہ انقلابات کے بعد، سامان خود بخود ویلڈ کو ختم کر دیتا ہے اور گڑھے کو بھر دیتا ہے۔



5. ملٹی-پرت کی ویلڈنگ: اگر ایک موٹی پرت کی ضرورت ہو تو، سرپل ویلڈنگ کی اگلی پرت کو انجام دینے کے لیے سامان خود بخود ویلڈنگ ٹارچ کو ایک پرت کی اونچائی سے بڑھا سکتا ہے۔ تناؤ کو کم کرنے کے لیے سمت پچھلی پرت کے مخالف ہوسکتی ہے۔







1. خصوصی اندرونی ویلڈنگ ٹارچ:بنیادی جزو، عام طور پر پتلا اور پانی-ٹھنڈا ہوتا ہے، ایک مربوط کنڈکٹیو نوزل، گیس لینس، وائر فیڈ گائیڈ اور حفاظتی گیس چینل کے ساتھ۔

 2.CNC نظام:PLC + انسانی-مشین انٹرفیس (HMI)، جو پروگرامنگ، ویلڈنگ کے عمل کے پیرامیٹرز کو ذخیرہ کرنے، اور تمام محوروں کی مربوط حرکت کو کنٹرول کرنے کے لیے استعمال ہوتا ہے۔

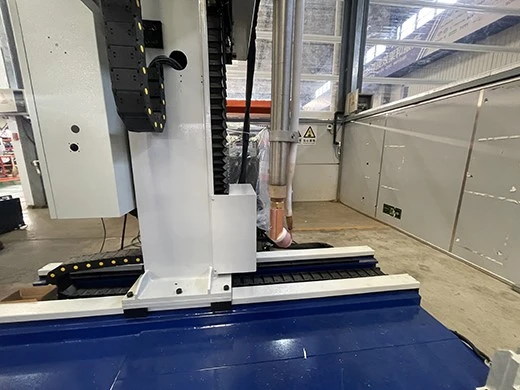

3.A سروو موٹر گھومنے کے لیے ایک لیڈ اسکرو چلاتی ہے، جس سے ویلڈنگ ٹارچ کو ایڈجسٹمنٹ میکانزم کے اندر بائیں اور دائیں حرکت کرنے کی اجازت ملتی ہے، اس طرح ویلڈنگ سے پہلے ویلڈنگ ٹارچ کی ورکنگ پوزیشن کو یقینی بنایا جاتا ہے۔

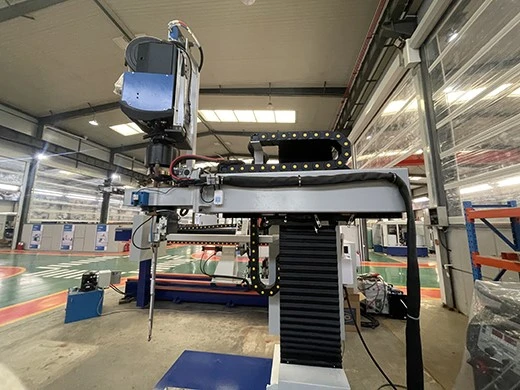

4. ویلڈنگ ٹارچ موشن سسٹم: سروو سلائیڈ یا گینٹری، محوری (Z- محور)، ریڈیل (X- محور) کی حرکت اور ویلڈنگ ٹارچ کی دولن کو کنٹرول کرتی ہے۔

 5.وائر فیڈنگ سسٹم:اعلی-پریسیزن سروو وائر فیڈر، باریک تار کے چھوٹے اسپول کا استعمال کرتے ہوئے، بغیر اتار چڑھاؤ کے ہموار اور مستحکم تار فیڈنگ کو یقینی بناتا ہے۔ گردش کا طریقہ کار: سروو موٹر ویلڈنگ کے سر کو چلاتی ہے، جس کی وجہ سے ویلڈنگ ٹارچ گھومتی ہے۔







ورک پیس کی معلومات:



1. مواد: ویلڈ اوورلے کی دھات کی قسم اور بنیادی مواد (مثال کے طور پر، کاربن سٹیل، سٹینلیس سٹیل، نکل-کی بنیاد پر مرکب، وغیرہ)۔
2. سوراخ کا قطر اور گہرائی: کم از کم/زیادہ سے زیادہ اندرونی سوراخ کا قطر اور گہرائی (گہرائی-سے-قطر کا تناسب)۔ یہ براہ راست ویلڈنگ ٹارچ اور کنڈکٹر راڈ کے سائز، سختی اور تار فیڈنگ کے طریقہ کار کا تعین کرتا ہے۔
3. ورک پیس کا سائز اور وزن: ویلڈنگ مشین کے بوجھ-برداشت کرنے کی صلاحیت، چک سائز اور مشین ٹول کی ساخت کا تعین کرتا ہے۔
4. ویلڈ اوورلے مقام: کیا یہ سیدھا سوراخ، قدموں والا سوراخ، ٹیپرڈ ہول، یا آخری چہرہ ہے؟ کیا oscillating فلر کی ضرورت ہے؟
5. ویلڈ اوورلے کے تقاضے: موٹائی، چوڑائی، سنگل/ملٹی-پرت، کم کرنے کی شرح کو کنٹرول کرنے کے تقاضے، اور سطح کی تکمیل کی ضروریات۔



اگر آپ کو ویلڈنگ کا سامان درکار ہے تو ہم سے رابطہ کرنے میں سنکوچ نہ کریں۔ آپ کے ویلڈنگ کے مسائل کو حل کرنے کے لیے ہمارے پاس ایک پیشہ ور ویلڈنگ ٹیم ہے۔
