خودکار ایم آئی جی ٹریک رولر سرکلر سیون ویلڈنگ مشین

خودکار ایم آئی جی ٹریک رولر سرکلر سیون ویلڈنگ مشین

I. اہم خصوصیات

• ورک پیس گھومنے کے دوران ویلڈنگ ٹارچ کو ٹھیک کیا جاتا ہے۔ ویلڈنگ کی پوزیشن افقی ہے.
• ورک پیس کو سنٹرل اسپنڈل کے ذریعے رکھا جاتا ہے، نیومیٹک طور پر جِگ کیا جاتا ہے، اور ہم آہنگی سے گھومتا ہے، اس بات کو یقینی بناتے ہوئے کہ ویلڈ کی پوزیشن انحراف نہیں کرتی ہے۔
• خودکار لوڈنگ اور ان لوڈنگ کو اپنایا گیا ہے۔ ویلڈنگ کا عمل خود بخود مکمل ہو جاتا ہے، اس لیے کارکنوں کی محنت کی شدت کم ہو جاتی ہے۔
• ویلڈنگ موڈ اور ویلڈنگ کی تصریح کو پہلے سے ترتیب دیا جا سکتا ہے، یاد کیا جا سکتا ہے اور بلایا جا سکتا ہے۔

II. ڈیزائن کا کام

رولر رنگ لائن ویلڈنگ مشین کو مختلف رولرس کے لیے U-شکل لائن اور V-شکل لائن کی ملٹی-لیئر ویلڈنگ کو خود بخود مکمل کرنے کے قابل ہونا چاہیے۔ کام-ٹکڑے کو پوزیشن کے لیے اسپاٹ ویلڈنگ کی ضرورت نہیں ہے، یہ خود بخود پہلے سے-گرمی اور مستحکم بنا سکتا ہے، مسلسل ویلڈنگ، ویلڈنگ لائن اچھی لگتی ہے، اور اوسطاً سائز، ویلڈنگ کا حصہ اور دخول تفصیلات تک پہنچ سکتے ہیں۔

III.Technique پیرامیٹرز

IV. تفصیلی تصاویر

خودکار ایم آئی جی ٹریک رولر سرکلر سیون ویلڈنگ مشین

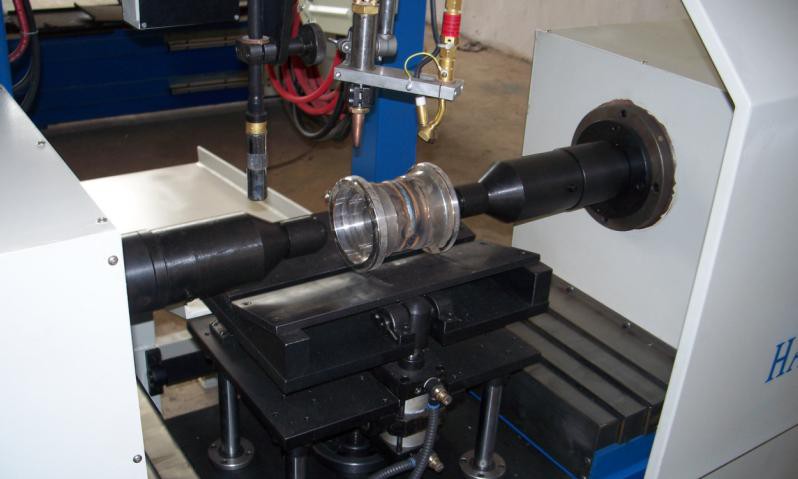

1. کام کے لیے نیومیٹک لوڈنگ اور ان لوڈنگ ڈھانچہ-ٹکڑا:

نیومیٹک سلنڈر کی حرکت سے-اور-لوڈ ان لوڈنگ کام-ٹکڑا اور ویلڈنگ پوزیشن کے درمیان پوزیشن تبدیل ہوتی ہے۔ V-شکل سپورٹنگ بلاک نیومیٹک سلنڈر، سیدھی-لائن بیئرنگ اور گائیڈ پوسٹ کے ذریعے اوپر اور نیچے سفر کرتا ہے۔ نیومیٹک سلنڈر کام کی فراہمی کے لیے کام-ٹکڑا بلاک کو دھکیلتا ہے-ویلڈنگ کے علاقے میں، اور V-شکل کا بلاک کام کو ٹھیک کرنے کے لیے نیومیٹک سلنڈر چلانے کے ذریعے اٹھتا ہے-اور ویلڈنگ کے وقت نیچے جاتا ہے۔ V-شکل کا بلاک چلتے ہوئے نیومیٹک سلنڈر کے ذریعے اٹھتا ہے تاکہ کام-ٹکڑا اتارنے کے طور پر جاری ہو۔

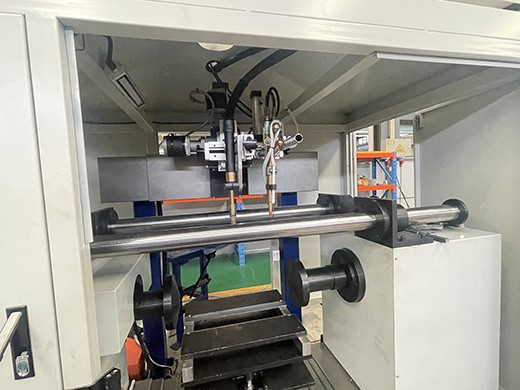

2.ویلڈنگ ٹارچ اور خشک کرنے والی ٹارچ:

بائیں طرف ویلڈنگ ٹارچ ہے، اور دائیں طرف خشک کرنے والی ٹارچ ہے۔ ویلڈنگ ٹارچ درست طریقے سے تار کو کھانا کھلانے اور آرک پیدا کرنے، تار کو پگھلانے اور اسے ٹریک رولر ویلڈ میں بھرنے، ایک ٹھوس ویلڈ ڈپازٹ بنانے کے لیے ذمہ دار ہے۔ خشک کرنے والی ٹارچ، تاہم، ویلڈنگ کے عمل سے آزادانہ طور پر کام کرتی ہے اور اسے ویلڈنگ سے پہلے تار کو مسلسل خشک کرنے کے لیے استعمال کیا جاتا ہے، جس سے اس کی سطح پر جذب شدہ نمی کو مؤثر طریقے سے ہٹایا جاتا ہے۔ یہ نمایاں طور پر ویلڈ کی پورسٹی کو کم کرتا ہے اور مستقل اور قابل اعتماد ویلڈ کوالٹی کو یقینی بناتا ہے۔

3.سروو- سے چلنے والا دولن طریقہ کار:

یہ خودکار رولر ویلڈنگ مشین MIG ویلڈنگ کے عمل کو استعمال کرتی ہے، اور اس کی ویلڈنگ گن ایک جدید ترین سروو-سے چلنے والے دوغلے طریقہ کار سے لیس ہے۔ کنٹرول سسٹم کے ذریعے پروگرام کردہ یہ طریقہ کار ویلڈنگ گن کو چار سمتوں میں درست اور مستحکم دولن کی اجازت دیتا ہے: اوپر، نیچے، بائیں اور دائیں طرف۔ یہ دوغلا پن مؤثر طریقے سے ویلڈ سیون کو چوڑا کرتا ہے، گرمی کی تقسیم کو برابر کرتا ہے، اور رولر رم اور وہیل باڈی کے درمیان فیوژن زون میں ویلڈنگ کے تار کی مکمل رسائی کو یقینی بناتا ہے، جس سے ویلڈ کے معیار کے استحکام اور مستقل مزاجی میں نمایاں بہتری آتی ہے۔

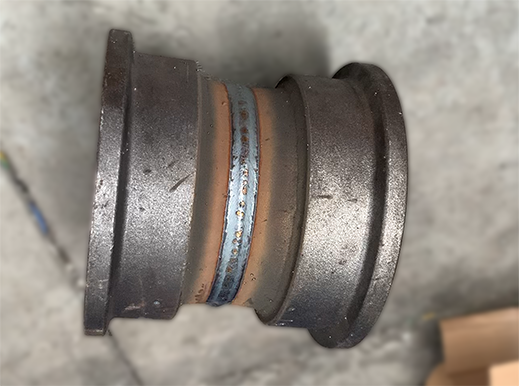

4.اثر تصویر ڈسپلے

آپ کے حوالہ کے لیے ویڈیو

خودکار ایم آئی جی ٹریک رولر سرکلر سیون ویلڈنگ مشین
